Cтеллаж специально для горизонтального хранения листового металла размером до 3000х1500 мм. Конструкция обеспечивает легкий доступ к листам для последующей обработки.

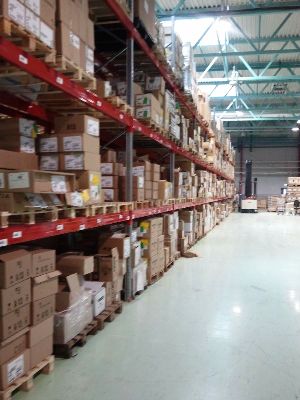

Фронтальные стеллажи – предназначены для создания систем хранения паллетированных видов грузов. Данный вид стеллажей можно приобрести в нашей компании в Нижнем Новгороде. Заказывая у нас, вы можете получить быструю поставку, сервисную поддержку, сборку. Все изделия прошли сертификацию, и вы получаете гарантии на его эксплуатацию.
Грузовые фронтальные стеллажи имею сборно-разобрную конструкцию. Как правило, они располагаются вдоль стен в несколько рядов. Глубина хранения составляет размер одного паллета. Это сделано, чтобы беспрепятственно иметь доступ ко всем паллетам на складе. Чаще всего одна секция может содержать 2-4 ячейки на одном уровни. Данный параметр зависит от размеров и веса паллет с грузом. Высота стеллажей зависит от способности подъемно-погрузочной техники поднимать грузы на максимальную высоту. Используя фронтальные стеллажи можно создать полочные стеллажи. Они будут отличиться от своих аналогов высокой несущей способностью и относительно низкой ценой.
Рама собирается из оцинкованных профилей (сталь 08ПС производства ОАО «НЛМК» или ОАО «Северсталь»). Элементы рамы соединяются болтами. Этим достигаются прочные и высококачественные соединения. Ширина рам может быть 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600. Высота стеллажной рамы определяется высотой верхнего уровня хранения с необходимым технологическим запасом от 40 мм до 500 мм. Стойки рам цельные (без стыков) максимальной длиной до 12 м и очень аккуратно перфорированы при электронном контроле. Шаг переустановки балок 50 мм. Нагрузка на одну секцию до 21000 кг.
Опорные пятки, входящие в комплект рам, изготавливаются из листовой стали толщиной 4 мм, крепятся к стойкам стеллажных рам при помощи болтовых соединений через отверстия перфорации.
Для сглаживания неровностей пола используются металлические пластины различной толщины. Компенсируется неровность пола величиной до 50 мм (подбирается необходимая толщина пакета).
Фронтальные грузовые стеллажи крепятся к полу склада при помощи анкеров сквозь отверстия в опорных пятках рам. Обычная схема анкерения – по 2 клиновых анкера диаметром 10-12 мм и длинной 100-140 мм на каждую опорную пятку. Схема анкерения может быть ослаблена или усилена в зависимости от конкретного случая нагрузки на стеллаж.
Профиль стойки сборных рам
-ширина профиля W 90мм или 120мм;
- глубина профиля D 75мм или 100 мм;
- толщина металла профиля t 1,5мм, 2мм или 2,5мм.
Балки для грузового палетного стеллажа состоят из 2-х «С» профилей чёрной холоднокатаной стали 3ПС (производства ОАО «НЛМК» или ОАО «Северсталь»). Балки крепятся к рамам с помощью крючковых зацепов. Возможна длина до 3600мм. Максимальная распределённая нагрузка на один уровень составляет 4200 кг. Независимо от грузоподъемности балок, при нагрузке возникают изгибы. При увеличении высоты профиля балок изгибы уменьшаются. Стандартная величина изгиба в стеллажных конструкциях составляет максимально 1/200 длины балки.Для замкнутых профилей характерны следующие диапазоны размеров и нагрузок:
| П/П | .. | Наименование | ... | Длинна, мм | ... | а, мм | ... | б, мм | ... | Нагрузка, кг |
Балка
|
| 1 | Балка П.1800.95.12 | 1800 | 95 | 1,2 | до 2100 | ||||||
| 2 | Балка П.1800.95.15 | 1800 | 95 | 1,5 | до 2500 | ||||||
| 3 | Балка П.1800.135.12 | 1800 | 135 | 1,2 | до 3600 | ||||||
| 4 | Балка П.2220.95.12 | 2220 | 95 | 1,2 | до 1600 | ||||||
| 5 | Балка П.2220.95.15 | 2220 | 95 | 1,5 | до 2300 | ||||||
| 6 | Балка П.2220.135.12 | 2220 | 135 | 1,2 | до 2900 | ||||||
| 7 | Балка П.2220.135.15 | 2220 | 135 | 1,5 | до 3600 | ||||||
| 8 | Балка П.2700.95.12 | 2700 | 95 | 1,2 | до 1300 | ||||||
| 9 | Балка П.2700.95.15 | 2700 | 95 | 1,5 | до 1800 | ||||||
| 10 | Балка П.2700.135.12 | 2700 | 135 | 1,2 | до 2400 | ||||||
| 11 | Балка П.2700.135.15 | 2700 | 135 | 1,5 | до 3000 | ||||||
| 12 | Балка П.2700.160.15 | 2700 | 160 | 1,5 | до 4200 | ||||||
| 13 | Балка П.3300.95.12 | 3300 | 95 | 1,2 | до 800 | ||||||
| 14 | Балка П.3300.95.15 | 3300 | 95 | 1,5 | до 1300 | ||||||
| 15 | Балка П.3300.135.12 | 3300 | 135 | 1,2 | до 2000 | ||||||
| 16 | Балка П.3300.135.15 | 3300 | 135 | 1,5 | до 2400 | ||||||
| 17 | Балка П.3300.160.15 | 3300 | 160 | 1,5 | до 3300 | ||||||
| 18 | Балка П.3600.95.12 | 3600 | 95 | 1,2 | до 600 | ||||||
| 19 | Балка П.3600.95.15 | 3600 | 95 | 1,5 | до 1000 | ||||||
| 20 | Балка П.3600.135.12 | 3600 | 135 | 1,2 | до 1600 | ||||||
| 21 | Балка П.3600.135.15 | 3600 | 135 | 1,5 | до 2200 | ||||||
| 22 | Балка П.3600.160.15 | 3600 | 160 | 1,5 | до 3200 |
Для получения более подробной информации или размещения заказа позвоните менеджерам компании.
Для обеспечения необходимой минимальной дистанции между сдвоенными рядами фронтальных грузовых стеллажей применяются соединители рядов (Spacers). Данные элементы не несут силовой нагрузки, их длина определяется минимальным допустимым зазором 100мм между паллетами в сдвоенных рядах, установленным стандартом.

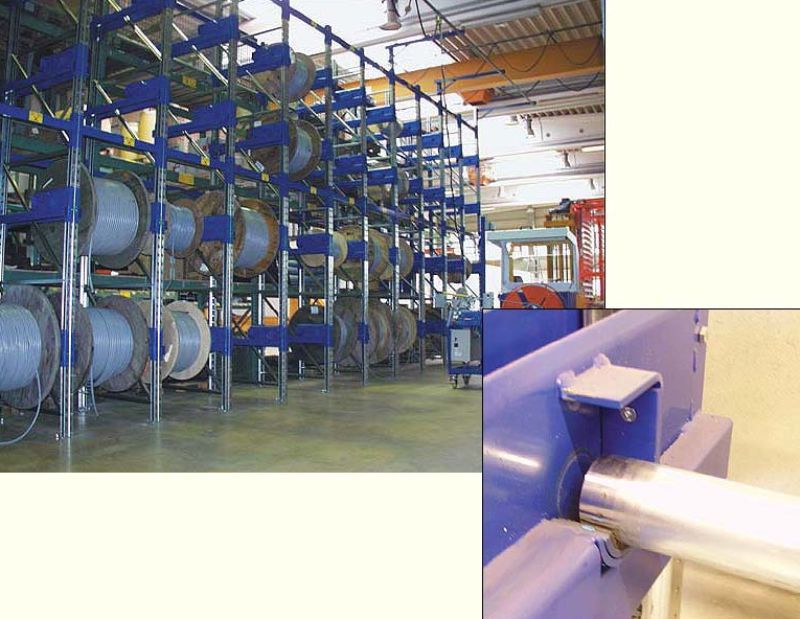

Поперечные балки для поддержки продольно расположенных паллет, специальные кронштейны для установки в стеллаж цилиндрических грузов, элементы настила на стеллажные балки из стальных листовых панелей, ДСП или решетчатых панелей, кронштейны для крепления трубопроводов спринклерной системы пожаротушения на складе.
Для защиты фронтального грузового стеллажа от повреждений при контакте с подъемно-погрузочной техникой, работающей на складе, применяются торцевые отбойники рядов, передние отбойники стоек, угловые отбойники и усилители стоек рам. Все виды защитных элементов рекомендуется выбирать с учетом интенсивности движения транспорта на складе и квалификации персонала склада. Использование защитных элементов продлит срок службы палетных стеллажей, а иак же увеличит гарантийный срок на изделие!
Все элементы стеллажа (кроме рамы) окрашены порошковой краской RAL 3002.
Основание: Основание должно быть изготовлено из бетона, как минимум качества В25. Ямы, углубления, канавы и т.д. должны быть не менее чем в 200 мм от каждого из оснований опоры стеллажей.
Неровность пола: Допуск на неровность составляет +/- 5мм на 3 метра длины, но не более +/- 10 мм на габаритные размеры зоны установки стеллажей.
Каждый из сертификатов обеспечивает соответствие строгого контроля качества материалов, производственных процессов и конструкции. Все это, является для наших клиентов гарантией, что каждая конструкция выполняется в строгом соответствии с Европейскими нормами и правилами. В дополнение к вышесказанному, наша компания предоставляет гарантию на оборудование на период указанный в паспорте, покрывающую любой дефект производства или сборки.
Внимание! Эта гарантия не покрывает небрежную эксплуатацию или любые исключительные обстоятельства, не описанные в данном предложении.
Внимание! Нужно помнить простое правило эксплуатации фронтальных грузовых стеллажей. Установить балки в стеллажном ряду на уровни ниже, чем тот, который был заложен в конструкцию при проектировании, можно без проблем. А вот обратная задача, когда необходимо увеличить высоту стеллажных ячеек при той же массе хранимого груза, требует повторного прочностного расчета стеллажной конструкции и в некоторых случаях вообще не может быть выполнена.
Для получения более подробной информации или размещения заказа позвоните менеджерам компании.
